Cast Sheaves – With Cylindrical Roller Bearings – RopeBlock®

Cast Sheaves – With Cylindrical Roller Bearings – RopeBlock®

Model No.	Bearing	Weight (kg)
SE.225.5012.7,5	SL04 5012 PP	6,6
SE.227.5010.7	SL04 5010 PP	5,3
SE.250.5008B.6	SL04 5008 PP	5,8
SE.260.5012.8,5	SL04 5012 PP	9,1
SE.260.5012.6,5	SL04 5012 PP	9,6
SE.260.5012.7,5	SL04 5012 PP	9,6
SE.280.5010.7	SL04 5010 PP	8,1
SE.280.5010B.7	SL04 5010 PP	8,1
SE.280.5012.8,5	SL04 5012 PP	9,1
SE.280.5012.8	SL04 5012 PP	9,2
SE.280.5012.7	SL04 5012 PP	9,4
SE.280.5012.10	SL04 5012 PP	10,3
SE.280.4914.8,5	SL01 4914 ZZ	8,8
SE.280.4914.7	SL01 4914 ZZ	9,1
SE.295.5008B.8,5	SL04 5008 PP	8,8
SE.300.5008.7	SL04 5008 PP	6,7
SE.300.5010.7	SL04 5008 PP	6,8
SE.320.5011.8,8.M	SL04 5011 PP	10,6
SE.320.4914.8,5	SL01 4914	12,9
SE.320.5013.9	SL04 5013 PP	13,2
SE.320.5013.10	SL04 5013 PP	13,2

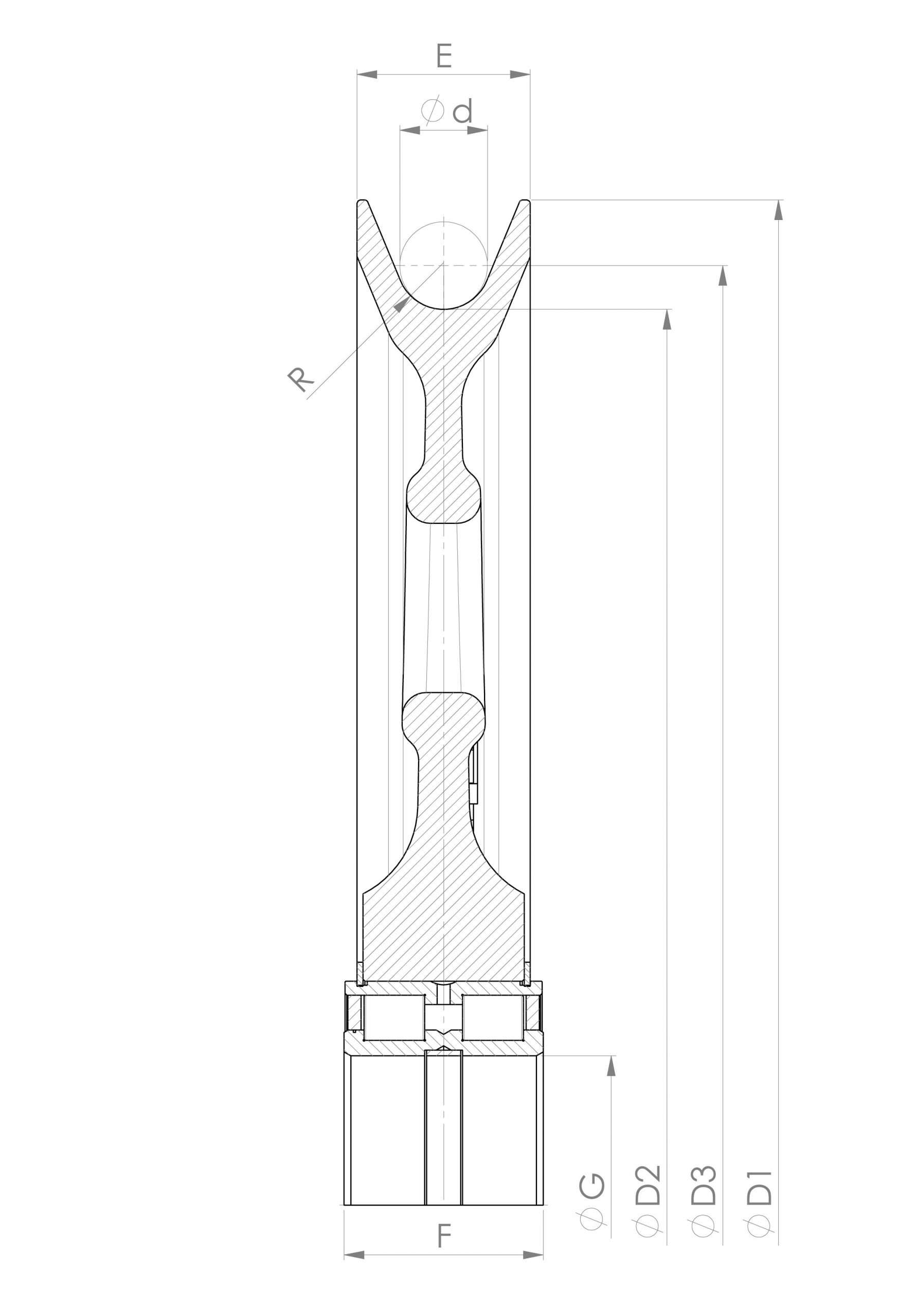

Model No.	Dimensions (mm)
	Sheave Tread ø	Shaft ø	Wire ød	Groove Radius
	øD2	øG	d	R
SE.225.5012.7,5	225	60	14	7,5
SE.227.5010.7	227	50	13	7
SE.250.5008B.6	250	40	11	6
SE.260.5012.8,5	260	60	16	8,5
SE.260.5012.6,5	260	60	12	6,5
SE.260.5012.7,5	260	60	14	7,5
SE.280.5010.7	280	50	13	7
SE.280.5010B.7	280	50	13	7
SE.280.5012.8,5	280	60	16	8,5
SE.280.5012.8	280	60	15	8
SE.280.5012.7	280	60	13	7
SE.280.5012.10	280	60	19	10
SE.280.4914.8,5	280	70	16	8,5
SE.280.4914.7	280	70	13	7
SE.295.5008B.8,5	295	40	16	8,5
SE.300.5008.7	300	40	13	7
SE.300.5010.7	300	50	13	7
SE.320.5011.8,8.M	320	55	16	8,8
SE.320.4914.8,5	320	55	16	8,5
SE.320.5013.9	320	65	17	9
SE.320.5013.10	320	65	19	10

Model No.	Dimensions (mm)
	Outside ø	PCD	Rim Width	Bearing Width
	øD1	øD3	E	F
SE.225.5012.7,5	260	239	38	46
SE.227.5010.7	265	240	35	40
SE.250.5008B.6	290	261	32	38
SE.260.5012.8,5	300	276	42	46
SE.260.5012.6,5	300	272	42	46
SE.260.5012.7,5	300	274	42	46
SE.280.5010.7	320	293	36	40
SE.280.5010B.7	320	293	36	40
SE.280.5012.8,5	320	296	42	46
SE.280.5012.8	320	295	42	46
SE.280.5012.7	320	293	42	46
SE.280.5012.10	320	299	42	46
SE.280.4914.8,5	320	296	36	60
SE.280.4914.7	320	293	36	30
SE.295.5008B.8,5	330	311	32	38
SE.300.5008.7	350	313	35	38
SE.300.5010.7	350	313	38	40
SE.320.5011.8,8.M	384	336	43	46
SE.320.4914.8,5	384	336	43	46
SE.320.5013.9	384	337	43	46
SE.320.5013.10	365	339	42	46

• The dimensions in this table are indicative only. A drawing will always be submitted prior to production and will be the leading document when discussing dimensions.
• Sheaves shown here are standard models; inquiries for custom versions are welcome.

Model No.	Bearing	Weight (kg)
SE.320.5013.8,5	SL04 5013PP	13,5
SE.345.5010B.9,5	SL04 5010 PP	12,5
SE.345.5010B.10	SL04 5010 PP	12,5
SE.350.5012.8	SL04 5012 PP	12,6
SE.354.5013.9,5	SL04 5013 PP	16,5
SE.355.5013.10	SL04 5013 PP	17,8
SE.355.5013.9,5	SL04 5013 PP	18
SE.355.5013.9	SL04 5013 PP	18,1
SE.355.5013.8,5	SL04 5013 PP	18,3
SE.355.5016.7,5	SL04 5016 PP	16,8
SE.355.5016.10	SL04 5016 PP	16,8
SE.355.5016.12	SL04 5016 PP	16,8
SE.355.4918.12	SL01 4918 ZZ	15,1
SE.355.4918.9	SL01 4918 ZZ	16,1
SE.355.4918.8,5	SL01 4918 ZZ	16,2
SE.355.4918.9,5	SL01 4918 ZZ	17,9
SE.355.4918.10	SL01 4918 ZZ	18
SE.355.4926.9	SL01 4926 PP	23
SE.360.5016.10	SL04 5016 PP	17,9
SE.360.5016.9,5	SL04 5016 PP	21,6
SE.360.5016.8,5	SL04 5016 PP	21,9
SE.360.4918.10	SL01 4918 ZZ	18,6
SE.360.4918.9,5	SL01 4918 ZZ	18,8
SE.360.4918.8,5	SL01 4918 ZZ	19,1
SE.373.5018.12	SL04 5018 PP	24,6
SE.400.5013.10	SL04 5013 PP	24,8
SE.400.5013.9,5	SL04 5013 PP	25
SE.400.5013.8,5	SL04 5013 PP	25
SE.400.5014B.11,5	SL04 5014 PP	24,7
SE.400.5014B.10	SL04 5014 PP	25
SE.400.5014B.9,5	SL04 5014 PP	25
SE.400.5016.12.A	SL04 5016 PP	26
SE.400.5016.15	SL04 160 PP	28
SE.400.5016.12	SL04 5016 PP	28
SE.400.5016.11,5	SL04 5016 PP	28
SE.400.5016.10	SL04 5016 PP	29
SE.400.4918.10	SL01 4918 ZZ	26
SE.400.5018.9,5	SL04 160 PP	28
SE.400.5018.12	SL04 5018 PP	30
SE.400.5018.11,5	SL04 5018 PP	30
SE.400.5018.10	SL04 5018 PP	31
SE.400.4922.10	SL01 4922 PP	25

Model No.	Dimensions (mm)
	Sheave Tread ø	Shaft ø	Wire ød	Groove Radius
	øD2	øG	d	R
SE.320.5013.8,5	320	65	16	8,5
SE.345.5010B.9,5	345	50	18	9,5
SE.345.5010B.10	345	50	19	10
SE.350.5012.8	350	60	14	8
SE.354.5013.9,5	354	65	18	9,5
SE.355.5013.10	355	65	19	10
SE.355.5013.9,5	355	65	18	9,5
SE.355.5013.9	355	65	17	9
SE.355.5013.8,5	355	65	16	8,5
SE.355.5016.7,5	355	80	14	7,5
SE.355.5016.10	355	80	19	10
SE.355.5016.12	355	80	22	12
SE.355.4918.12	355	90	22	12
SE.355.4918.9	355	90	17	9
SE.355.4918.8,5	355	90	16	8,5
SE.355.4918.9,5	355	90	18	9,5
SE.355.4918.10	355	90	19	10
SE.355.4926.9	355	130	17	9
SE.360.5016.10	360	80	19	10
SE.360.5016.9,5	360	80	18	9,5
SE.360.5016.8,5	360	80	16	8,5
SE.360.4918.10	360	90	19	10
SE.360.4918.9,5	360	90	18	9,5
SE.360.4918.8,5	360	90	16	8,5
SE.373.5018.12	373	90	22	12
SE.400.5013.10	400	65	19	10
SE.400.5013.9,5	400	65	18	9,5
SE.400.5013.8,5	400	65	16	8,5
SE.400.5014B.11,5	400	70	21	11,5
SE.400.5014B.10	400	70	19	10
SE.400.5014B.9,5	400	70	18	9,5
SE.400.5016.12.A	400	80	22	12
SE.400.5016.15	400	80	28	15
SE.400.5016.12	400	80	22	12
SE.400.5016.11,5	400	80	21	11,5
SE.400.5016.10	400	80	19	10
SE.400.4918.10	400	90	19	10
SE.400.5018.9,5	400	90	18	9,5
SE.400.5018.12	400	90	22	12
SE.400.5018.11,5	400	90	21	11,5
SE.400.5018.10	400	90	19	10
SE.400.4922.10	400	110	19	10

Model No.	Dimensions (mm)
	Outside ø	PCD	Rim Width	Bearing Width
	øD1	øD3	E	F
SE.320.5013.8,5	365	336	42	46
SE.345.5010B.9,5	385	363	36	40
SE.345.5010B.10	385	364	36	40
SE.350.5012.8	415	364	45	46
SE.354.5013.9,5	400	372	42	46
SE.355.5013.10	410	374	42	46
SE.355.5013.9,5	410	373	42	46
SE.355.5013.9	410	372	42	46
SE.355.5013.8,5	410	371	42	46
SE.355.5016.7,5	410	369	55	60
SE.355.5016.10	410	374	55	60
SE.355.5016.12	410	377	55	60
SE.355.4918.12	410	377	44	35
SE.355.4918.9	410	372	44	35
SE.355.4918.8,5	410	371	44	35
SE.355.4918.9,5	410	373	44	35
SE.355.4918.10	410	374	44	35
SE.355.4926.9	410	372	59	50
SE.360.5016.10	420	379	55	60
SE.360.5016.9,5	420	378	55	60
SE.360.5016.8,5	420	376	55	60
SE.360.4918.10	420	379	44	35
SE.360.4918.9,5	420	378	44	35
SE.360.4918.8,5	420	376	44	35
SE.373.5018.12	440	395	51	67
SE.400.5013.10	460	419	43	46
SE.400.5013.9,5	460	418	43	46
SE.400.5013.8,5	460	416	43	46
SE.400.5014B.11,5	460	421	49	54
SE.400.5014B.10	460	419	49	54
SE.400.5014B.9,5	460	418	49	54
SE.400.5016.12.A	460	422	50	60
SE.400.5016.15	460	428	72	60
SE.400.5016.12	460	422	55	60
SE.400.5016.11,5	460	421	55	60
SE.400.5016.10	460	419	55	60
SE.400.4918.10	460	419	44	35
SE.400.5018.9,5	460	418	72	67
SE.400.5018.12	460	422	62	67
SE.400.5018.11,5	460	421	62	67
SE.400.5018.10	460	419	62	67
SE.400.4922.10	460	419	50	40

• The dimensions in this table are indicative only. A drawing will always be submitted prior to production and will be the leading document when discussing dimensions.
• Sheaves shown here are standard models; inquiries for custom versions are welcome.

Model No.	Bearing	Weight (kg)
SE.400.4924.10	SL04 160 PP	26
SE.400.160.9,5	SL04 160 PP	34
SE.400.160.12	SL04 160 PP	34
SE.438.5018.12	SL04 5018 PP	28
SE.450.5018.15	SL04 5018 PP	39
SE.450.5018.13,5	SL04 5018 PP	40
SE.450.5018.12	SL04 5018 PP	41
SE.450.5018.10	SL04 5018 PP	41
SE.450.5018.10,5	SL04 5018 PP	41
SE.450.5018.13	SL04 5018 PP	41
SE.450.5024.15	SL04 5024 PP	46
SE.450.5024.13,5	SL04 5024 PP	46
SE.450.5024.12	SL04 5024 PP	47
SE.450.5024.10	SL04 5024 PP	48
SE.450.4926.12	SL01 4926 PP	38
SE.450.4926.10	SL01 4926 PP	38
SE.450.4926.13,5	SL01 4926 PP	42
SE.450.4830.10	SL01 4830	35
SE.450.160.10	SL04 160 PP	45
SE.482.5018.11	SL04 5018 PP	46
SE.482.5018.11,5	SL04 5018 PP	46
SE.482.5018.12	SL04 5018 PP	46
SE.482.5018.10,5	SL04 5018 PP	46
SE.482.5024.11	SL04 5024 PP	50
SE.482.160.11	SL04 160 PP	49
SE.500.5018B.13,5	SL04 5018 PP	47
SE.511.5020.10.M	SL04 5020 PP	29
SE.528.5018.14	SL04 5018 PP	45
SE.528.5018.15	SL04 5018 PP	50
SE.528.5018.13,5	SL04 5018 PP	51
SE.528.5018.12	SL04 5018 PP	51
SE.528.5018.13	SL04 5018 PP	51
SE.528.5018.14.B	SL04 5018 PP	51
SE.528.5024.15	SL04 5024 PP	57
SE.528.5024.13,5	SL04 5024 PP	58
SE.528.5024.14	SL04 5024 PP	64
SE.528.160.15	SL04 160 PP	53
SE.528.160.14	SL04 160 PP	53
SE.528.160.13,5	SL04 160 PP	54
SE.528.160.13	SL04 160 PP	61
SE.528.4836.13	SL01 4836 PP	48
SE.528.200.13	SL04 200 PP	57

Model No.	Dimensions (mm)
	Sheave Tread ø	Shaft ø	Wire ød	Groove Radius
	øD2	øG	d	R
SE.400.4924.10	400	120	19	10
SE.400.160.9,5	400	160	18	9,5
SE.400.160.12	400	160	22	12
SE.438.5018.12	438	90	22	12
SE.450.5018.15	450	90	28	15
SE.450.5018.13,5	450	90	25	13,5
SE.450.5018.12	450	90	22	12
SE.450.5018.10	450	90	19	10
SE.450.5018.10,5	450	90	20	10,5
SE.450.5018.13	450	90	24	13
SE.450.5024.15	450	120	28	15
SE.450.5024.13,5	450	120	25	13,5
SE.450.5024.12	450	120	22	12
SE.450.5024.10	450	120	19	10
SE.450.4926.12	450	130	22	12
SE.450.4926.10	450	130	19	10
SE.450.4926.13,5	450	130	25	13,5
SE.450.4830.10	450	150	19	10
SE.450.160.10	450	160	19	10
SE.482.5018.11	482	90	20	11,5
SE.482.5018.11,5	482	90	21	11,5
SE.482.5018.12	482	90	21	11,5
SE.482.5018.10,5	482	90	20	10,5
SE.482.5024.11	482	120	20	11
SE.482.160.11	482	160	20	11
SE.500.5018B.13,5	500	90	25	13,5
SE.511.5020.10.M	511	100	19	10
SE.528.5018.14	528	90	26	14
SE.528.5018.15	528	90	28	15
SE.528.5018.13,5	528	90	25	13,5
SE.528.5018.12	528	90	22	12
SE.528.5018.13	528	90	24	13
SE.528.5018.14.B	528	90	26	14
SE.528.5024.15	528	120	28	15
SE.528.5024.13,5	528	120	25	13,5
SE.528.5024.14	528	120	26	14
SE.528.160.15	528	160	28	15
SE.528.160.14	528	160	26	14
SE.528.160.13,5	528	160	25	13,5
SE.528.160.13	528	160	24	13
SE.528.4836.13	528	180	24	13
SE.528.200.13	528	200	24	13

Model No.	Dimensions (mm)
	Outside ø	PCD	Rim Width	Bearing Width
	øD1	øD3	E	F
SE.400.4924.10	460	419	55	45
SE.400.160.9,5	460	418	72	80
SE.400.160.12	460	422	72	80
SE.438.5018.12	500	460	58	67
SE.450.5018.15	515	478	62	67
SE.450.5018.13,5	515	475	62	67
SE.450.5018.12	515	472	62	67
SE.450.5018.10	515	469	62	67
SE.450.5018.10,5	515	470	62	67
SE.450.5018.13	515	474	62	67
SE.450.5024.15	515	478	75	80
SE.450.5024.13,5	515	475	75	80
SE.450.5024.12	515	472	75	80
SE.450.5024.10	515	469	75	80
SE.450.4926.12	515	472	60	50
SE.450.4926.10	515	469	60	50
SE.450.4926.13,5	515	475	60	50
SE.450.4830.10	515	469	55	40
SE.450.160.10	515	469	75	80
SE.482.5018.11	560	502	62	67
SE.482.5018.11,5	560	503	62	67
SE.482.5018.12	560	503	62	67
SE.482.5018.10,5	560	502	62	67
SE.482.5024.11	560	502	62	80
SE.482.160.11	560	502	62	80
SE.500.5018B.13,5	570	525	61	67
SE.511.5020.10.M	584	530	57	67
SE.528.5018.14	595	554	61	67
SE.528.5018.15	595	556	61	67
SE.528.5018.13,5	595	53	61	67
SE.528.5018.12	595	550	61	67
SE.528.5018.13	595	552	61	67
SE.528.5018.14.B	595	554	61	67
SE.528.5024.15	595	556	74	80
SE.528.5024.13,5	595	553	74	80
SE.528.5024.14	595	554	74	80
SE.528.160.15	595	556	72	80
SE.528.160.14	595	554	74	80
SE.528.160.13,5	595	553	74	80
SE.528.160.13	595	552	74	80
SE.528.4836.13	595	552	59	45
SE.528.200.13	595	552	74	80

• The dimensions in this table are indicative only. A drawing will always be submitted prior to production and will be the leading document when discussing dimensions.
• Sheaves shown here are standard models; inquiries for custom versions are welcome.

Model No.	Bearing	Weight (kg)
SE.528.200.13,5	SL04 200 PP	57
SE.528.200.15	SL04 200 PP	65
SE.536.130.14.M	SL04 130 PP	45
SE.575.5022.16	SL04 5022 PP	72
SE.575.5022.14	SL04 5022 PP	74
SE.575.5022.15	SL04 5022 PP	74
SE.575.5024.17	SL04 5024 PP	71
SE.575.5024.15	SL04 5024 PP	72
SE.575.5024.16	SL04 5024 PP	72
SE.575.5024.14	SL04 5024 PP	73
SE.575.160.15	SL04 160 PP	71
SE.575.160.14	SL04 160 PP	72
SE.575.200.15	SL04 200 PP	76
SE.575.200.14	SL04 200 PP	77
SE.630.5022B.16	SL04 5022 PP	84
SE.630.5024.17	SL04 5024 PP	83
SE.630.5024.16	SL04 5024 PP	84
SE.630.5024.15	SL04 5024 PP	84
SE.630.160.17	SL04 160 PP	81
SE.630.160.16	SL04 160 PP	82
SE.630.160.15	SL04 160 PP	83
SE.630.200.17	SL04 200 PP	86
SE.630.200.16	SL04 200 PP	87
SE.630.200.15	SL04 200 PP	88
SE.646.5030.18	SL04 5030 PP	91
SE.670.5024.17	SL04 5024 PP	90
SE.670.5024.15	SL04 5024 PP	91
SE.670.5024.13,5	SL04 5024 PP	93
SE.670.160.17	SL04 160 PP	91
SE.670.160.15	SL04 160 PP	92
SE.670.160.13,5	SL04 160 PP	94
SE.670.200.13,5	SL04 200 PP	94
SE.670.200.17	SL04 200 PP	95
SE.670.200.15	SL04 200 PP	97
SE.685.5028.16	SL04 5028 PP	127
SE.685.5028.18	SL04 5028 PP	127
SE.688.5024.17	SL04 5024 PP	105
SE.688.5036.17	SL04 5036 PP	125
SE.710.5022.18	SL04 5022 PP	99
SE.710.5022.17	SL04 5022 PP	100
SE.710.5024.18	SL04 5024 PP	95
SE.710.5024.20	SL04 5024 PP	95

Model No.	Dimensions (mm)
	Sheave Tread ø	Shaft ø	Wire ød	Groove Radius
	øD2	øG	d	R
SE.528.200.13,5	528	200	25	13,5
SE.528.200.15	528	200	28	15
SE.536.130.14.M	536	130	26	14
SE.575.5022.16	575	110	30	16
SE.575.5022.14	575	110	26	14
SE.575.5022.15	575	110	28	15
SE.575.5024.17	575	120	32	17
SE.575.5024.15	575	120	28	15
SE.575.5024.16	575	120	30	16
SE.575.5024.14	575	120	26	14
SE.575.160.15	575	160	28	15
SE.575.160.14	575	160	26	14
SE.575.200.15	575	200	28	15
SE.575.200.14	575	200	26	14
SE.630.5022B.16	630	110	30	16
SE.630.5024.17	630	120	32	17
SE.630.5024.16	630	120	30	16
SE.630.5024.15	630	120	28	15
SE.630.160.17	630	160	32	17
SE.630.160.16	630	160	30	16
SE.630.160.15	630	160	28	15
SE.630.200.17	630	200	32	17
SE.630.200.16	630	200	30	16
SE.630.200.15	630	200	28	15
SE.646.5030.18	646	150	34	18
SE.670.5024.17	670	120	32	17
SE.670.5024.15	670	120	28	15
SE.670.5024.13,5	670	120	25	13,5
SE.670.160.17	670	160	32	17
SE.670.160.15	670	160	28	15
SE.670.160.13,5	670	160	25	13,5
SE.670.200.13,5	670	200	25	13,5
SE.670.200.17	670	200	32	17
SE.670.200.15	670	200	28	15
SE.685.5028.16	685	140	30	16
SE.685.5028.18	685	140	34	18
SE.688.5024.17	688	120	32	17
SE.688.5036.17	688	180	32	17
SE.710.5022.18	710	110	34	18
SE.710.5022.17	710	110	32	17
SE.710.5024.18	710	120	34	18
SE.710.5024.20	710	120	38	20

Model No.	Dimensions (mm)
	Outside ø	PCD	Rim Width	Bearing Width
	øD1	øD3	E	F
SE.528.200.13,5	595	553	74	80
SE.528.200.15	595	556	74	80
SE.536.130.14.M	610	562	65	80
SE.575.5022.16	650	605	74	80
SE.575.5022.14	650	601	74	80
SE.575.5022.15	650	603	74	80
SE.575.5024.17	650	607	74	80
SE.575.5024.15	650	603	74	80
SE.575.5024.16	650	605	74	80
SE.575.5024.14	650	601	74	80
SE.575.160.15	650	603	74	80
SE.575.160.14	650	601	74	80
SE.575.200.15	650	603	74	80
SE.575.200.14	650	601	74	80
SE.630.5022B.16	710	660	74	80
SE.630.5024.17	710	662	74	80
SE.630.5024.16	710	660	74	80
SE.630.5024.15	710	658	74	80
SE.630.160.17	710	662	74	80
SE.630.160.16	710	660	74	80
SE.630.160.15	710	658	74	80
SE.630.200.17	710	662	74	80
SE.630.200.16	710	660	74	80
SE.630.200.15	710	658	74	80
SE.646.5030.18	740	680	80	100
SE.670.5024.17	760	702	74	80
SE.670.5024.15	760	698	74	80
SE.670.5024.13,5	760	695	74	80
SE.670.160.17	760	702	74	80
SE.670.160.15	760	698	74	80
SE.670.160.13,5	760	695	74	80
SE.670.200.13,5	760	695	74	80
SE.670.200.17	760	702	74	80
SE.670.200.15	760	698	74	80
SE.685.5028.16	793	715	90	95
SE.685.5028.18	793	719	90	95
SE.688.5024.17	780	720	74	80
SE.688.5036.17	780	720	74	136
SE.710.5022.18	800	744	72	80
SE.710.5022.17	800	742	72	80
SE.710.5024.18	800	744	72	80
SE.710.5024.20	800	748	72	80

• The dimensions in this table are indicative only. A drawing will always be submitted prior to production and will be the leading document when discussing dimensions.
• Sheaves shown here are standard models; inquiries for custom versions are welcome.

Model No.	Bearing	Weight (kg)
SE.710.5026.18	SL04 5026 PP	98
SE.710.5028.18	SL04 5028 PP	107
SE.710.5028.17	SL04 5028 PP	108
SE.710.5030.18	SL04 5030 PP	108
SE.710.5030.17	SL04 5030 PP	109
SE.720.5030.18	SL04 5030 PP	113
SE.750.226.13	SL04 260 PP	163
SE.760.5026.20,5	SL04 5026 PP	138
SE.760.5030.20	SL04 5030 PP	134
SE.760.220.22	SL04 220 PP	143
SE.760.220.21	SL04 220 PP	144
SE.800.5022.16,5	SL04 5022 PP	137
SE.800.5024.16	SL04 5024 PP	127
SE.800.5024.20	SL04 5024 PP	127
SE.800.5026.17	SL04 5026 PP	130
SE.800.5026.18	SL04 5026 PP	134
SE.800.5026.20	SL04 5026 PP	134
SE.800.5028.22,5	SL04 5028 PP	149
SE.800.5028.21	SL04 5028 PP	150
SE.800.5028.20	SL04 5028 PP	151
SE.800.5028.19	SL04 5028 PP	152
SE.800.5030.23,5	SL04 5030 PP	150
SE.800.5030.21	SL04 5030 PP	152
SE.800.5030.20	SL04 5030 PP	153
SE.800.5030.22,5	SL04 5030 PP	160
SE.816.5028.18	SL04 5028 PP	146
SE.822.5026.15	SL04 5026 PP	126
SE.830.232.15	2x NJ-232-E	222
SE.850.232.15	2x NJ-232-E	199
SE.864.324.15	2x NJ-324-E	155
SE.864.324.19	2x NJ-324-E	155
SE.874.5036.23,5	SL04 5036 PP	256
SE.876.260.26,5	SL04 260 PP	240
SE.900.5026.19	SL04 5026 PP	175
SE.900.5030.22,5	SL04 5030 PP	177
SE.900.5030.23,5	SL04 5030 PP	177
SE.900.5030.25,5	SL04 5030 PP	177
SE.950.260.26,5	SL04 260 PP	255
SE.960.5034.21,5.H	SL04 5034 PP	257
SE.960.5034.23,5	SL04 5034 PP	257
SE.960.5036.21,5	SL04 5036 PP	260
SE.960.5036.21,5.H	SL04 5036 PP	263

Model No.	Dimensions (mm)
	Sheave Tread ø	Shaft ø	Wire ød	Groove Radius
	øD2	øG	d	R
SE.710.5026.18	710	130	34	18
SE.710.5028.18	710	140	34	18
SE.710.5028.17	710	140	32	17
SE.710.5030.18	710	150	34	18
SE.710.5030.17	710	150	32	17
SE.720.5030.18	720	150	34	18
SE.750.226.13	750	260	24	13
SE.760.5026.20,5	760	130	39	20,5
SE.760.5030.20	760	150	38	20
SE.760.220.22	760	220	41	22
SE.760.220.21	760	220	40	21
SE.800.5022.16,5	800	110	31	16,5
SE.800.5024.16	800	120	30	16
SE.800.5024.20	800	120	38	20
SE.800.5026.17	800	130	32	17
SE.800.5026.18	800	130	34	18
SE.800.5026.20	800	130	38	20
SE.800.5028.22,5	800	140	42	22,5
SE.800.5028.21	800	140	40	21
SE.800.5028.20	800	140	38	20
SE.800.5028.19	800	140	36	19
SE.800.5030.23,5	800	150	44	23,5
SE.800.5030.21	800	150	40	21
SE.800.5030.20	800	150	38	20
SE.800.5030.22,5	800	150	42	22,5
SE.816.5028.18	816	140	34	18
SE.822.5026.15	822	130	28	15
SE.830.232.15	830	160	28	15
SE.850.232.15	850	160	28	15
SE.864.324.15	864	120	28	15
SE.864.324.19	864	120	36	19
SE.874.5036.23,5	874	180	44	23,5
SE.876.260.26,5	876	260	50	26,5
SE.900.5026.19	900	130	36	19
SE.900.5030.22,5	900	150	42	22,5
SE.900.5030.23,5	900	150	44	23,5
SE.900.5030.25,5	900	150	48	25,5
SE.950.260.26,5	950	260	50	26,5
SE.960.5034.21,5.H	960	170	40	21,5
SE.960.5034.23,5	960	170	44	23,5
SE.960.5036.21,5	960	180	40	21,5
SE.960.5036.21,5.H	960	180	40	21,5

Model No.	Dimensions (mm)
	Outside ø	PCD	Rim Width	Bearing Width
	øD1	øD3	E	F
SE.710.5026.18	800	744	78	95
SE.710.5028.18	810	744	85	95
SE.710.5028.17	810	742	85	95
SE.710.5030.18	810	744	90	100
SE.710.5030.17	810	742	90	100
SE.720.5030.18	830	754	90	100
SE.750.226.13	830	774	72	94
SE.760.5026.20,5	860	799	75	95
SE.760.5030.20	860	798	85	100
SE.760.220.22	880	801	90	95
SE.760.220.21	880	800	90	95
SE.800.5022.16,5	890	831	70	80
SE.800.5024.16	890	830	70	80
SE.800.5024.20	890	838	70	80
SE.800.5026.17	890	832	75	95
SE.800.5026.18	890	834	75	95
SE.800.5026.20	890	838	75	95
SE.800.5028.22,5	890	842	85	95
SE.800.5028.21	890	840	85	95
SE.800.5028.20	890	838	85	95
SE.800.5028.19	890	836	85	95
SE.800.5030.23,5	890	844	90	100
SE.800.5030.21	890	840	90	100
SE.800.5030.20	890	838	90	100
SE.800.5030.22,5	890	842	90	100
SE.816.5028.18	916	850	80	95
SE.822.5026.15	906	850	75	95
SE.830.232.15	910	858	73	48
SE.850.232.15	940	878	80	48
SE.864.324.15	975	892	100	55
SE.864.324.19	975	900	100	55
SE.874.5036.23,5	1004	918	107	136
SE.876.260.26,5	1016	926	103	94
SE.900.5026.19	1010	936	87	95
SE.900.5030.22,5	1010	942	87	100
SE.900.5030.23,5	1010	944	87	100
SE.900.5030.25,5	1010	948	87	100
SE.950.260.26,5	1094	1000	110	94
SE.960.5034.21,5.H	1080	1000	110	122
SE.960.5034.23,5	1080	1004	110	122
SE.960.5036.21,5	1080	1000	110	136
SE.960.5036.21,5.H	1080	1000	110	136

• The dimensions in this table are indicative only. A drawing will always be submitted prior to production and will be the leading document when discussing dimensions.
• Sheaves shown here are standard models; inquiries for custom versions are welcome.

WRAdmin2022-06-16T15:35:08+00:00
